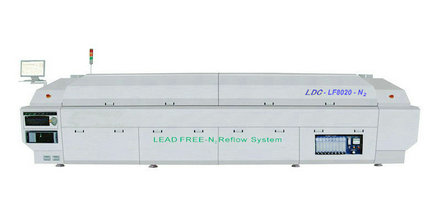

八温区无铅电脑控制回流焊炉

八温区无铅电脑控制回流焊炉

产品编号:
立即购买收藏此产品
  • 产品详细

八温区无铅电脑控制回流焊炉--热风回流焊

特别对应0201、0402 及SMD 超小零件细间距无铅回流焊接,设备操作简易,维护方便,为客户实现最低的使用成本。 无铅电脑控制回流焊炉(Hot Air Reflow)采用先进的生产工艺控制,为生产加工提供强有力的设备与工艺保证,为企业提供“最有价值的产品与服务”,是行业中功能最全,性价比最高的产品。

回流焊专注于提高设备的热传递性能,并引入了一整套的改进手段,其中包括重新设计的工艺通道,借助于革命性的单机兼容多种制程同时应用来提高产能,减少电能和氮气的消耗,达到更低的生产成本。

采用windows XP系统,中英文界面在线任意切换,操作简便.
PLC+模块化控制。性能稳定可靠,重复精度更高。
采用进口加热部件,温度均匀,热补偿效率高,适合CSP,BGA元件的焊接;
专用风轮设计,换气量大,风速稳定;
各温区采用强制独立循环,独立PID控制,上下独立加热方式,使炉腔温度准确,均匀,热容量大:
升温快,从室温到工作温度≦30分钟;
进口优质高温高速马达运风平稳,振动小,噪音小;
炉体采用双气缸(电动推杆)顶升装置,安全可靠;
链条、网带同步等速运输,采用变频精确高速;
特制优质铝合金导轨设计,变形小,链条自动加油装置;
UPS断电保护功能,保证断电后PCB板正常输出,不受损坏;
强大的软件功能,对PCB板在线监控测温,并随时对数据曲线进行分析,储存和打印;
工业控制PC机与PLC通讯采用MODBUS协议,工作稳定,杜绝死机现象;
自动监测,显示设备工作状态,可做到随时修正参数;
特殊专利炉胆设计,保温性好,耗电量达同行业最低;
专利导轨高温不变形,三丝杆同步调宽结构,有效保证导轨平行,防止掉板,卡板的发生、免清洗,易调节。自动和手动皆可进行调宽操作。
标配链条、网链同步等速并行运输,可加工单面、双面PCB板,可选双导轨运输系统。
自动调宽系统采用闭环PID控制,可根据电脑输入的参数自动调到需要的宽度,精确度可达0.2mm。
各温区因采用模块化设计,热风马达和发热丝保养和维修方便。
强制冷风冷却,冷风交换快,风速均匀,斜率可变频控制,锡点圆滑光亮;(充氮机选配)
氮气流量计可随时监控氮气流量情况; (充氮机选配)
快速抽氧充氮,获得高纯度氮气; (充氮机选配)
垂直式防泄露技术,防止氮气泄漏; (充氮机选配)


加热部分参数
加热区数量/Heating zone 8 upper,8 cover
上下层独立加热模块上八下八,独立热风循环,独立控温.
加热区长度 2625mm 3000mm 3750mm
冷却区数量 上Top2/下Bottom2
运输部分参数
PCB最大宽度 导轨式400mm网带式450mm
运输导轨调宽范围 50-400mm
运输方向 L→R(R→L)
运输导轨固定方式 前端/Front(选配:后端固定)
运输带速度 网带880±20mm,链条900±20mm
传送方式 网传动﹠链传动+网传动
运输带速度 300-2000mm/Min
控制部分参数
电源 5线3相380V 50/60Hz
启动功率 38Kw 45Kw 58Kw
正常工作消耗功率 Approx.10Kw Approx.12Kw Approx.15Kw
升温时间 约20分钟
温度控制范围 室温-350℃Room Temper ature-350℃
温度控制方式 全电脑PID闭环控制,SSR驱动
整机控制方式 LCD PC(电脑)+PLC
温度控制精度 ±1℃
PCB板温度分布偏差 ±1-2℃
冷却方式 标配:空气冷却(选配:冷水冷却)
异常报警 温度异常(恒温后超高或超低)
三色灯指示 三色信号灯:黄—升温;绿—恒温;红—异常
机体参数
重量 Approx.2000Kg Approx.2200Kg Approx.2500Kg
外型尺寸(mm)Dimension(mm)  L5200×W1400×H1600

排风量要求 10立方/min 2通道∮180MM
氮气部份
氮气保护装置 氮气流量20-30立方/小时 氧气浓度500-800PPM
外置水冷却系统 功率3P 制冷速度≧6℃/sec

设备特点

Equipment characteristics:

Ø大幅度降低耗电量

Ø较长的加热区长度可保证更高的生产效率和生产量

Ø加强主吊臂确保轨道无横向变形,杜绝卡板及掉板现象发生

Ø更高的热传递提升能从容应对更复杂更大型焊接产品的无铅工艺要求

Ø新式冷却结构设计使大部分废弃过滤或回收助焊剂返回炉内,减少热量损失的同时使助焊剂回收的更彻底

---High performance,ultra small size highly efficient leadfree reflow.
---Ideal temperature profiling with 8 heating zones with new type of fan,this unit
supports high temperature profile of 300℃ or MAX 350℃.
---Pinchain coveyor,mesh conveyor or pin and mesh running together,3 transportation
tgpe by your free selection.
---PC controller,touch panel controller or PC and touch panel double controller,3
controller by your free selection.
---Restrain the power consumption,compact system makes area space smaller,ease of
installation layout changes.
