离线式aoi自动光学检测仪--离线AOI设备又名离线式aoi,离线AOI,aoi自动光学检测仪,SMT贴片光学检测仪,DIP光学检测仪,离线DIP插件检测AOI,在线SMT贴片检测AOI,矢量分析AOI設備等等。

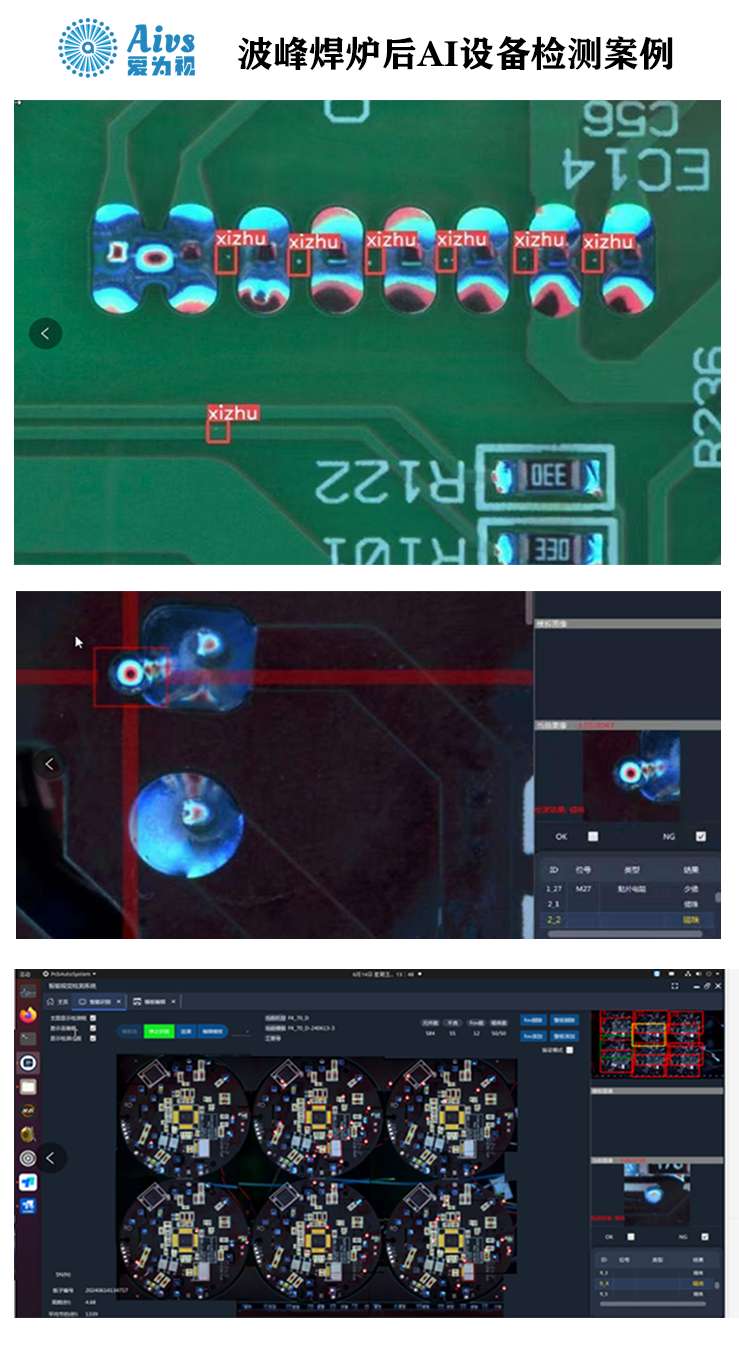

AOI自动光学检测技术主要用途是主要用于电子厂PCBA制造行业中焊点缺陷的检测。但随着元件小型化及对生产效率提高的不断追求,AOI技术已深入到SMT生产线的各个领域,如印刷前PCB检验、印刷质量检验、贴片质量检验、焊接质量检验等等。各工序AOI的出现几乎完全替代人工操作,提高了产品质量和生产效率;AOI是一个忠实的QC员,它是SMT工艺品质控制流程中不可缺少的重要一环;自动光学检测仪(AOI)把守着流程质量的大门。
【AOI自动光學检测设备优势】
1.大幅提高产能,节约劳动成本:AOI自动检测设备效率至少是人工检测的5-10倍。2.品质稳定:品质检测精准率达到99.8%,不受人工注意力、情绪及心理因素的影响,检测结果具有一致性、稳定性。 AOI自动光學检测设备应用行业广泛:SMT焊點缺陷,SMT貼片錯料,電容極性等。
经济型离线式aoi自动光学检测仪--经济型离线AOI设备
型号
離線AOI設備LDC-VT-376
适用制程
SMT锡膏印刷后及回流焊前后PCB电路板检查,可同时检测PCB双面,可同时检测多个PCB
PCB基板尺寸
20*20mm-450*350mm
PCB基板厚度
0.3-5.0mm
PCB零件高度
上方:小于30mm;下方:小于45mm
检查项目
缺件,多件,锡球,偏移,侧立,立碑,反贴,极反,错件,坏件,桥连,虚焊,无焊锡,少焊锡,多焊锡,元件浮起,IC引脚浮起,IC引脚弯曲
摄像系统
130万像素(1600*1200)全彩色高速数字CCD相机
照明系统
三通道白色LED光源或RGB光源
分辨率
18um(FOV尺寸:28.8mm*21.6mm)
检测方法
彩色运算,颜色提取,灰阶运算,图像对比等
X/Y驱动系统
交流伺服电机+精密研磨滚珠丝杆
夹板方式
自动夹具
定位精度
小于8um
移动速度
800mm/s(max)
轨道调整
手动
操作系统
windows xp
界面语言
中英文可选界面
检测结果输出
基板ID,基板名称,元件名称,缺陷名称,缺陷图片
电源规格
AC220,50/60HZ,1KW
环境温度
-10-40摄氏度
环境湿度
20-90%RH(无凝霜)
外型尺寸
950*860*1220mm
力德创科技专业生产SMT电子厂AOI自动光学检测仪器,离线AOI与在线式AOI检测设备,离线式aoi自动光学检测仪,PCB铣刀分板机,直线走刀式PCB分板机等SMT周边设备。
