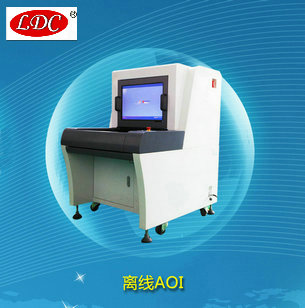

落地型自动化AOI光学检测设备技术参数:
适用PCBA 无铅制程SMT回流焊后(落地型自动化AOI光学检测设备) 基板尺寸 20×20mm-450×350mm 基板厚度 +/-3mm 基板上下净高 上方:≤30mm;下方:≤40m 检查项目 回流焊后 缺件,多件,锡球,偏移,侧立,立碑,反贴, 极反,错件,坏件,桥连,虚焊,无焊锡,少焊锡, 多焊锡,元件浮起,IC引脚浮起,IC引脚弯曲 视觉系统 摄像系统 彩色数字CCD相机 照明系统 彩色环形三色LED光源 分辨率 15um 检测方法 彩色运算,颜色提取,灰阶运算,图像比对等 AOI机械系统 X/Y驱动系统 交流伺服电机+精密研磨滚珠丝杆 夹板方式 双边自动夹具 定位精度 <8 um 移动速度 700mm/s(MAX) 轨道调整 手动 软件系统 操作系统 Windows XP 界面语言 中,英文可选界面 检测结果输出 基板ID,基板名称,元件名称,缺陷名称,缺陷图片 电源规格 AC220±10%,50/60HZ,1KW 环境温度 -10-40℃ 环境湿度 10-85%RH(无凝霜) 外形尺寸 900×1100×1380mm 依赖人工视觉分析的时代已经一去不复返。AOI检测技术的智能化发展必将成为以后的发展趋势!落地型自动化AOI光学检测设备属于力德创经济型系列检测设备,专门针对中小型电子制造业企业定制;落地型自动化AOI光学检测设备属于全自动AOI光学检测仪的离线型AOI的一种,提升SMT流水线自动化作业,节省放料时间和人力成本,这样有助于提高产能,高精度,自动化程度高.为客户提供专业SMT基板外观检测机解决方案.SMT基板外观检测机是集精密机械、自动控制以及精确CCD定位控制检测技术于一体的高科技产品,本产品具有功能强、编程简单、操作方便、通用性强等优点。
深圳市力德创科技有限公司,AOI检测设备专业生产厂家:主要产品有:AOI,AOI自动光学检测仪,AOI光学检测机,离线AOI光学检测设备,AOI视觉检测设备,落地型自动化AOI光学检测设备,视觉曲线铣刀PCB分板切割机,波峰焊后焊点检测AOI,锡膏印刷机炉前aoi,3D-AOI光学检测仪,aoi机器视觉设备,PCBa缺陷检测设备,CCD视觉检测设备. 欢迎新老顾客惠顾、垂询! 我们将竭诚为您服务! 文章来源: http://www.leadaoi.com |
