邮票孔分板机,铣刀PCB曲线分板机,铣刀式智能型分板机,铣刀式分板机优势分析:
目前电子制造业PCBA分割有如下几种方式:
1.使用冲床,速度快,但是需制作专业模具,周期长,成本高,而且在冲压时有应力产生,对SMD元件有损害; 2.使用V-CUT分板机,在做拼板设计时有要求,此种设备只能走直线并在做LAYOUT时需要设计专用V槽,切割时会产生火花对板有损坏,切割面不光滑有毛刺; 3.使用人工折板加锉刀的方式,品质可想而知 4.采用铣刀式分板机进行切割PCB线路板,对拼板设计没有局限性,可作任何形状切割,能够保证产品的质量.

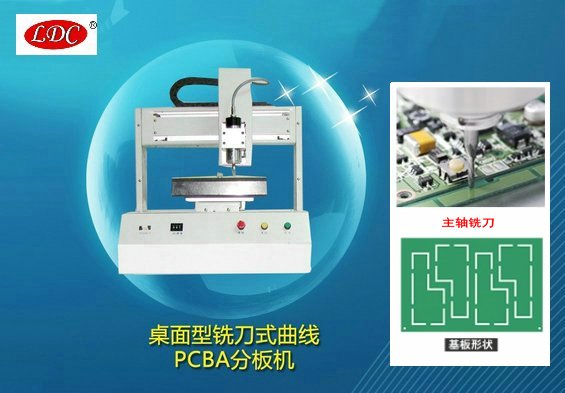

铣刀式分板机,邮票孔分板机,铣刀PCB曲线分板机也称为,基板切割机,基板分割机,分板机, 使用高速旋转的 Spindle 主轴,使用高速旋转铣刀进行切割.可切割高密度插贴件后的基板,并不需要 V-cut (V 槽 ) , 盖线(类似邮票孔的开线)就可以安全地切割基板并具有以下特点: 1.使用高速主轴 , 切割时对基板的应力极小.大约是冲压式的 1/10 , 手掰的 1/100 ,从而防止例如陶瓷电容等芯片在切割过程中损坏. 2.使用铣刀而得到的高品质切面 3.可以在基板上切割直线,弧线,因此对基板设计的约束大为减小 4.简单操作,切换机种 (切换机种 : 程序切换,治具切换) 5.使用强力的集尘机,因而切割是所产生的灰尘极少 6.使用特殊切割铣刀,实现了长切割寿命,减少了切割粉尘飞散 7.与冲压式相比,大幅消减了运行成本 .
 力德创PCBA智能型铣刀式分板机技术规格:
1:配置高精度伺服控制系统辅助定位抄点教导功能,采用独家操纵杆控制方便快捷,易于上手 2:程式运转有:自动、空跑、影像、单步等方式选择可确保座标值无误 3:软体编辑功能完整,程式可做矩阵、复制、多点修改、多点删除及补偿值 4:程式、参数共分三级密码保护,防止操作员误修改 5:铣刀寿命设定功能,及时提示操作员更换铣刀 6:Z轴补偿值,可设定铣刀深度,使铣刀多次使用,节省成本 7:静电消除器,能消除切割时产生的静电,能有效的清除粉尘 8:全封闭式机台,工作台自动进出来放取产品,保护操作员安全,同时放取产品更加方便 9:软件及控制系统由本公司独立开发设计、制造能配合客户需求,在后续服务上更加快捷,廉价 10:适合大块连板分割如伺服器、主机板、笔记型主板等 11:强力上,下吸式过滤集尘装置,干净解决切割粉尘问题.标准机以下集层为主(上集层为选择机型)
力德创铣刀式分板机优势特征:
提高产品品质: 切割应力极小,防止芯片在切割过程中的损坏 多种切割路线: 可切割直线、弧线、圆,对基板设计约束大为减小 操作运行简单: 切换机种快捷(切换机种:程序切换,治具切换) 切割精度高: 精度可达±0.02mm ,满足各种切割需求
力德创铣刀式分板机设计理念:
● 电动控制,无需气源 ● 高稳定性,维护方便 ● 操作简单,换线时间短 ● 设计用于中小型PCBA板
力德创铣刀式分板机设备亮点:
● 全电动控制,保证设备长期工作精度 ● 旋转工作台面,提高生产效率 ● 自主研发控制系统,安全稳定升级方便 ● 合理机械结构,体积小、切割精度高 ● 服务与配件供应及时,快速解决生产问题
力德创铣刀式分板机最尖端的配置,成就最高效的产品: 1.德国KAVO自冷却式电主轴{可选日本原装进口主轴}。转速:0-60000r/min 2.X、Y、Z三轴使用松下伺服电机,具有完美的性能及稳定性.优点: ● 自动调整增益 ● 高速响应,频率最高达1KHz ● 低振动,自适应滤波器 3. 配置专业进口铣刀 ● 保证切割效果 ● 增加使用寿命 ● 降低使用成本
铣刀式分板机专业生产厂家,专业生产分板机,邮票孔式拼板分板机,曲线式智能型分板机,可编程分板机,高品质,产品优,性能稳定,价格实惠!
深圳市力德创科技长期供应铣刀式分板机,邮票孔式拼板分板机,铣刀式全自动分板机,机器性能优越,价格合理。
